Deeltjes model - Thermolab

Zoom je heel ver in, dan zie je deeltjes rond vliegen. Elk met een eigen massa, een eigen snelheid en richting. De deeltjes botsen onderling, wisselen energie uit. We zouden op basis van een botsingsmodel van deeltjes iets moeten kunnen leren over thermodynamica. In de thermodynamica gaat het dan om heel veel deeltjes. Maar laten we beginnen met twee botsende ‘deeltjes’.

Je raadt het misschien al... deze simulatie gaan we na bouwen! Daarbij maken we gebruik van Python classes uit het vorige hoofdstuk en de basics van simulaties geleerd in Q1. Zorg er dus voor dat je weet hoe dit werkt! We maken ook gebruik van plotten, en daarbovenop een animatie. Hoe de animatie precies werkt en hoe je die zelf maakt hoef je niet te weten. Je zou wel in staat moeten zijn de code te lezen.

In de onderstaande cell maken we de ParticleClass aan, en geven we enkele parameters van onze simulatie op.

# Importeren van libraries
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation

# Maken van de class
class ParticleClass:
    def __init__(self, m, v, r, R):
        self.m = m
        self.v = np.array(v, dtype=float)
        self.r = np.array(r, dtype=float)
        self.R = np.array(R, dtype=float)

    def update_position(self):
        self.r += self.v * dt

# Simulation parameters
dt = 0.1                                                            # tijd stap
num_steps = 500                                                     # aantal te nemen stappen
particle = ParticleClass(m=1.0, v=[5.0, 0], r=[0.0, 0.0], R=1.0)    # het maken van ons deeltje

We hebben nu een deeltje met massa, een snelheid, een begin positie en een straal. We hebben ook al de stapgrootte bepaald!

We willen de beweging van dat deeltje straks bestuderen en moeten dus een plot maken:

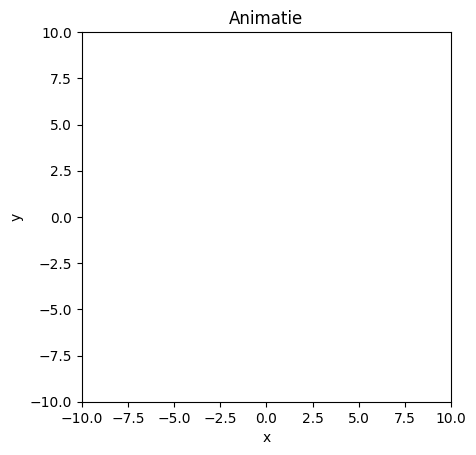

# Creeer een figuur en de assen
fig, ax = plt.subplots()
ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Animatie")
ax.set_xlabel("x")
ax.set_ylabel("y")

# Toon het deeltje als een rode stip
dot, = ax.plot([], [], 'ro', markersize=10); # semicolon to suppress output

Bij het aanmaken van ons deeltje hebben we het deeltje een beginpositie en snelheid mee gegeven. Als we dan per tijdstap de positie bepalen en deze laten plotten en die plots achter elkaar plakken, dan krijgen we een animatie van het deeltje. Met FuncAnimation wordt die animatie voor ons gedaan.

# Initialisieren van de functie voor de animatie
def init():
    dot.set_data([], [])
    return dot,

# Updaten van de functie voor elk frame
def update(frame):
    particle.update_position()
    dot.set_data([particle.r[0]], [particle.r[1]])
    return dot,

# Creeer de animatie
ani = FuncAnimation(fig, update, frames=range(200), init_func=init, blit=True, interval=50)

# Omdat we werken met Jup. Notebooks (en niet een .py file)
from IPython.display import HTML
HTML(ani.to_jshtml())

Loading...

Frames in FuncAnimation verwijst naar het totaal aantal frames dat gebruikt wordt. Interval naar de snelheid van de animatie, nl. 50 milliseconden ofwel 20 frames per seconde.

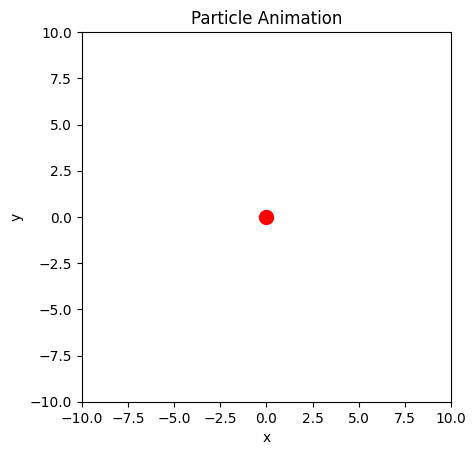

Merk op dat als we de laatste cel opnieuw runnen, het deeltje zich niet in de oorsprong bevindt. Dat is een ‘eigenaardigheid’ van Jupyter Notebooks. Het is nu beter om alle code in één cel te plaatsen (hieronder gedaan voor je), zodat we ervoor zorgen dat het deeltje altijd in de oorsprong begint.

# Simulation parameters
dt = 0.1         # time step
num_steps = 500  # number of time steps
particle = ParticleClass(m=1.0, v=[5.0, 0], r=[0.0, 0.0],R=1.0)

# Create the figure and axis
fig, ax = plt.subplots()
ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Particle Animation")
ax.set_xlabel("x")
ax.set_ylabel("y")

# Create the particle as a red dot
dot, = ax.plot([], [], 'ro', markersize=10)

# Initialization function for animation
def init():
    dot.set_data([], [])
    return dot,

# Update function for each frame
def update(frame):
    dot.set_data([particle.r[0]], [particle.r[1]])
    return dot,

# Create animation
ani = FuncAnimation(fig, update, frames=range(200), init_func=init, blit=True, interval=50)

# For Jupyter notebook:
from IPython.display import HTML
HTML(ani.to_jshtml())

Loading...

Een van de dingen die je kunt opmerken, is dat het deeltje niet in zijn doos blijft.

# doorlopende doos

#your code/answer

# Simulation parameters
dt = 0.1         # time step
num_steps = 500  # number of time steps
particle = ParticleClass(m=1.0, v=[5.0, 2.0], r=[0.0, 0.0],R=1.0)

# Create the figure and axis
fig, ax = plt.subplots()
ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Particle Animation")
ax.set_xlabel("x")
ax.set_ylabel("y")

# Create the particle as a red dot
dot, = ax.plot([], [], 'ro', markersize=10)

# Initialization function for animation
def init():
    dot.set_data([], [])
    return dot,

# Update function for each frame
def update(frame):
    particle.update_position()
    x_min= -10 #linker kader van de doos op x=-10
    x_max= 10 # rechter kader van de doos op x= 10
    y_min= -10 # onderkant van de doos op y= -10
    y_max=10 # bovenkant van de doos op y= 10

    if particle.r[0] > x_max: #als het deeltje voorbij de rechterkant van de kader gaat, moet het terugkomen aan de linkerkant
        particle.r[0] = x_min
    elif particle.r[0] < x_min: # als het deeltje voorbij de linkerkant van de kader gaat, moet het terugkomen aan de rechterkant
        particle.r[0] = x_max

    if particle.r[1] > y_max: #als het deeltje voorbij de bovenkant is van de kader, dan gaat het deelte terugkomen vanaf de onderkant
        particle.r[1]= y_min
    elif particle.r[1] < y_min: #als het deelte voorbij de onderkant van de kader is, dan komt het terug vanaf de bovenkant
        particle.r[1]= y_max


    dot.set_data([particle.r[0]], [particle.r[1]])
    return dot,

# Create animation
ani = FuncAnimation(fig, update, frames=range(200), init_func=init, blit=True, interval=50)

# For Jupyter notebook:
from IPython.display import HTML
HTML(ani.to_jshtml())

Loading...

dt = 0.1         # time step
num_steps = 500  # number of time steps
particle = ParticleClass(m=1.0, v=[5.0, 2], r=[0.0, 0.0],R=1.0)

x_min= -10
x_max= 10
y_min= -10
y_max= 10

def hw(particle, x_min, x_max, y_min, y_max):
    if particle.r[0] + particle.R > x_max: #als het deeltje voorbij de rechterwand gaat dan
        particle.r[0]= x_max - particle.R # deeltje tegen de wand
        particle.v[0] = particle.v[0] * -1 # snelheid wordt tegengesteld (reflecteerd)
    elif particle.r[0] - particle.R < x_min: #als het deeltje voorbij de linkerwand gaat dan
        particle.r[0]= x_min + particle.R # deeltje tegen de wand
        particle.v[0]= particle.v[0] *-1 # snelheid wordt tegengesteld (reflecteerd)
    if particle.r[1] + particle.R > y_max: #als het deeltje voorbij de bovenkant is van de wand dan
        particle.r[1]= y_max - particle.R #deeltje komt tegen de wand aan
        particle.v[1]= particle.v[1] * -1 # krijgt tegengestelde snelheid
    elif particle.r[1] - particle.R < y_min: # Als het deeltje tegen de onderkant van de wand aankomt
        particle.r[1]= y_min+ particle.R #deeltje komt tegen de wand aan
        particle.v[1]= particle.v[1] * -1 # het deeltje krijgt tegengestelde snelheid


# Create the figure and axis
fig, ax = plt.subplots()
ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Particle Animation")
ax.set_xlabel("x")
ax.set_ylabel("y")

# Create the particle as a red dot
dot, = ax.plot([], [], 'ro', markersize=10)

# Initialization function for animation
def init():
    dot.set_data([], [])
    return dot,

# Update function for each frame
def update(frame):
    particle.update_position()
    hw(particle, x_min, x_max,y_min, y_max)
    dot.set_data([particle.r[0]], [particle.r[1]])
    return dot,

# Create animation
ani = FuncAnimation(fig, update, frames=range(200), init_func=init, blit=True, interval=50)

# For Jupyter notebook:
from IPython.display import HTML
HTML(ani.to_jshtml())


#your code/answer

Loading...

#your code/answer
dt = 0.1         # time step
num_steps = 500  # number of time steps
particle = ParticleClass(m=1.0, v=[5.0, 3.0], r=[0.0, 0.0],R=1.0)

x_min= -10
x_max= 10
y_min= -10
y_max= 10

def hw(particle, x_min, x_max, y_min, y_max):
    if particle.r[0] + particle.R > x_max: #als het deeltje voorbij de rechterwand gaat dan
        particle.r[0]= x_max - particle.R # deeltje tegen de wand
        particle.v[0] = particle.v[0] * -1 # snelheid wordt tegengesteld (reflecteerd)
    elif particle.r[0] - particle.R < x_min: #als het deeltje voorbij de linkerwand gaat dan
        particle.r[0]= x_min + particle.R # deeltje tegen de wand
        particle.v[0]= particle.v[0] *-1 # snelheid wordt tegengesteld (reflecteerd)
    if particle.r[1] + particle.R > y_max: #als het deeltje voorbij de bovenkant is van de wand dan
        particle.r[1]= y_max - particle.R #deeltje komt tegen de wand aan
        particle.v[1]= particle.v[1] * -1 # krijgt tegengestelde snelheid
    elif particle.r[1] - particle.R < y_min: # Als het deeltje tegen de onderkant van de wand aankomt
        particle.r[1]= y_min+ particle.R #deeltje komt tegen de wand aan
        particle.v[1]= particle.v[1] * -1 # het deeltje krijgt tegengestelde snelheid


# Create the figure and axis
fig, ax = plt.subplots()
ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Particle Animation")
ax.set_xlabel("x")
ax.set_ylabel("y")

# Create the particle as a red dot
dot, = ax.plot([], [], 'ro', markersize=10)

# Initialization function for animation
def init():
    dot.set_data([], [])
    return dot,

# Update function for each frame
def update(frame):
    particle.update_position()
    hw(particle, x_min, x_max,y_min, y_max)
    dot.set_data([particle.r[0]], [particle.r[1]])
    return dot,

# Create animation
ani = FuncAnimation(fig, update, frames=range(200), init_func=init, blit=True, interval=50)

# For Jupyter notebook:
from IPython.display import HTML
HTML(ani.to_jshtml())

Loading...

Laten we teruggaan naar ons deeltje. Er is een functie om de positie bij te werken, hoewel de snelheid hetzelfde lijkt te blijven... kunnen we de snelheid veranderen door (bijvoorbeeld) de versnelling door de zwaartekracht?

# Maken van de class met versnelling
class ParticleClass:
    def __init__(self, m, v, r, R):
        self.m = m                  # mass of the particle
        self.v = np.array(v, dtype=float)  # velocity vector
        self.r = np.array(r, dtype=float)  # position vector
        self.R = np.array(R, dtype=float)  # radius of the particle

    def update_position(self):
        self.r += self.v * dt

    def update_velocity(self, a):
        self.v += a*dt

#your code/answer
# Maken van de class met versnelling
class ParticleClass:
    def __init__(self, m, v, r, R):
        self.m = m                  # mass of the particle
        self.v = np.array(v, dtype=float)  # velocity vector
        self.r = np.array(r, dtype=float)  # position vector
        self.R = np.array(R, dtype=float)  # radius of the particle

    def update_position(self):
        self.r += self.v * dt

    def update_velocity(self, a):
        self.v += a*dt

dt = 0.1         # time step
num_steps = 500  # number of time steps
particle = ParticleClass(m=1.0, v=[5.0, 3.0], r=[0.0, 0.0],R=1.0)

x_min= -10
x_max= 10
y_min= -10
y_max= 10

def hw(particle, x_min, x_max, y_min, y_max):
    if particle.r[0] + particle.R > x_max: #als het deeltje voorbij de rechterwand gaat dan
        particle.r[0]= x_max - particle.R # deeltje tegen de wand
        particle.v[0] = particle.v[0] * -1 # snelheid wordt tegengesteld (reflecteerd)
    elif particle.r[0] - particle.R < x_min: #als het deeltje voorbij de linkerwand gaat dan
        particle.r[0]= x_min + particle.R # deeltje tegen de wand
        particle.v[0]= particle.v[0] *-1 # snelheid wordt tegengesteld (reflecteerd)
    if particle.r[1] + particle.R > y_max: #als het deeltje voorbij de bovenkant is van de wand dan
        particle.r[1]= y_max - particle.R #deeltje komt tegen de wand aan
        particle.v[1]= particle.v[1] * -1 # krijgt tegengestelde snelheid
    elif particle.r[1] - particle.R < y_min: # Als het deeltje tegen de onderkant van de wand aankomt
        particle.r[1]= y_min+ particle.R #deeltje komt tegen de wand aan
        particle.v[1]= particle.v[1] * -1 # het deeltje krijgt tegengestelde snelheid

# Create the figure and axis
fig, ax = plt.subplots()
ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Particle Animation")
ax.set_xlabel("x")
ax.set_ylabel("y")

# Create the particle as a red dot
dot, = ax.plot([], [], 'ro', markersize=10)

# Initialization function for animation
def init():
    dot.set_data([], [])
    return dot,

def update(frame):
    zwaartekracht= np.array([0,-9.81]) #zwaartekracht zit in het systeem
    particle.update_velocity(zwaartekracht) # zwaartekracht zorgt dat de snelheid veranderd
    particle.update_position() # positie wordt bijgewerkt
    hw(particle, x_min, x_max, y_min, y_max)
    dot.set_data([particle.r[0]], [particle.r[1]])
    return dot,

# Create animation
ani = FuncAnimation(fig, update, frames=range(200), init_func=init, blit=True, interval=50)

# For Jupyter notebook:
from IPython.display import HTML
HTML(ani.to_jshtml())

Loading...

Een optie om de simulatie te verbeteren is de tijdstap $\Delta t$ kleiner te maken, maar dan hebben we ook meer geduld meer nodig - het aantal berekeningen schaalt met $\frac{1}{\Delta t}$ . Een tweede optie is een meer directe oplossing: We weten dat $a = const.$ en daarom weten we ook de bewegingsvergelijking van het deeltje!

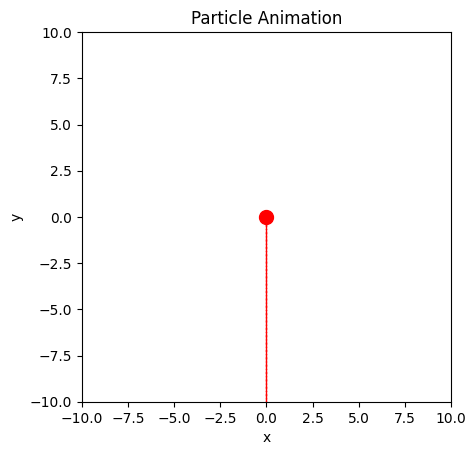

Daarnaast willen we graag weten waar het deeltje is geweest, dat is in onderstaande code toegevoegd.

# Maken van de class met versnelling
class ParticleClass:
    def __init__(self, m, v, r, R):
        self.m = m
        self.v = np.array(v, dtype=float)
        self.r = np.array(r, dtype=float)
        self.R = np.array(R, dtype=float)

    def update_position(self):
        self.r += self.v * dt + 1/2 * a * dt**2

    def update_velocity(self, a):
        """Update the particle's velocity."""
        self.v += a*dt

# Simulation parameters
dt = 0.1
num_steps = 500
particle = ParticleClass(m=1.0, v=[0, 0], r=[0.0, 0.0],R=1.0)
a = np.array([0.0, -5.0])

track_x = []
track_y = []

# creeeren van de plot en de assen

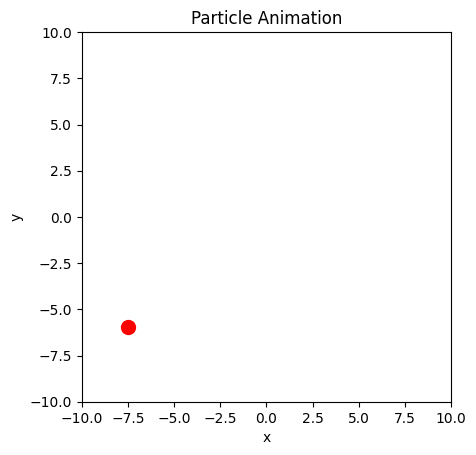

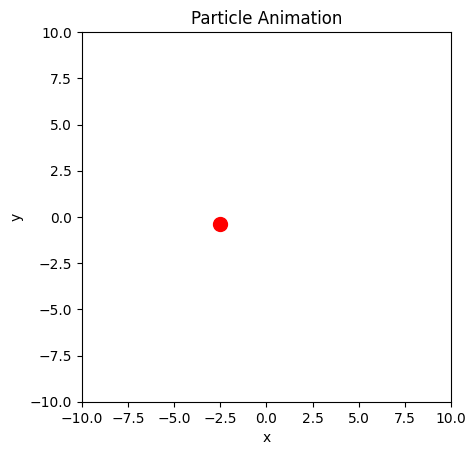

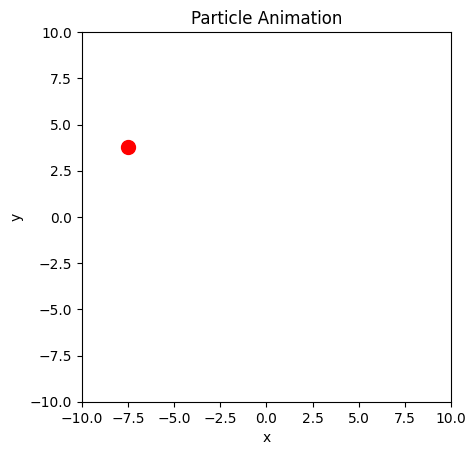

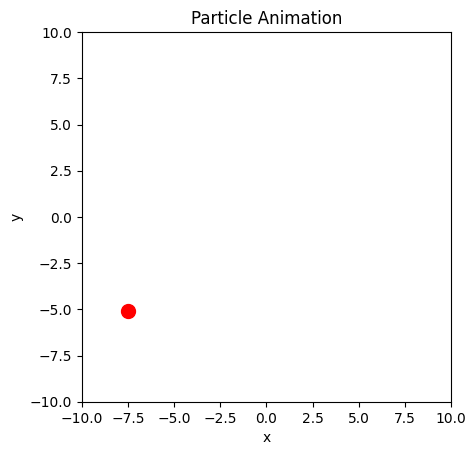

fig, ax = plt.subplots()
ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Particle Animation")
ax.set_xlabel("x")
ax.set_ylabel("y")
track_line, = ax.plot([], [], 'r--', linewidth=1)

# creeeren van ons rode deeltje
dot, = ax.plot([], [], 'ro', markersize=10);

# initializeren van onze functie voor de animatie
def init():
    dot.set_data([], [])
    return dot,

# Update function for each frame
def update(frame):
    particle.update_position()
    particle.update_velocity(a)

    track_x.append(particle.r[0])
    track_y.append(particle.r[1])
    track_line.set_data(track_x, track_y)

    dot.set_data([particle.r[0]], [particle.r[1]])
    if particle.r[0]**2>100: # Check if particle is outside the bounds, np.abs could be used but is slower
        particle.v[0] = -particle.v[0]
    if particle.r[1]**2>100: # Check if particle is outside the bounds, np.abs could be used but is slower
        particle.v[1] = -particle.v[1]
    return dot, track_line

# Create animation
ani = FuncAnimation(fig, update, frames=range(200), init_func=init, blit=True, interval=50)

# For Jupyter notebook:
from IPython.display import HTML
HTML(ani.to_jshtml())

Loading...

We hebben steeds slechts gewerkt met een enkel deeltje. Maar om de simulatie uit het filmpje te maken, hebben we twee deeltjes nodig.

Exercise 7

Maak de code hieronder voor twee deeltjes die bewegen in een afgesloten doos.
Beide deeltjes ondervinden een zwaartekracht.
Beide deeltjes starten op hetzelfde punt, zonder beginsnelheid in de verticale richting.
Echter, een van de twee deeltjes heeft een initiële horizontale snelheid.

#your code/answer

#your code/answer
# Maken van de class met versnelling
class ParticleClass:
    def __init__(self, m, v, r, R):
        self.m = m                  # mass of the particle
        self.v = np.array(v, dtype=float)  # velocity vector
        self.r = np.array(r, dtype=float)  # position vector
        self.R = np.array(R, dtype=float)  # radius of the particle

    def update_position(self):
        self.r += self.v * dt

    def update_velocity(self, a):
        self.v += a*dt

dt = 0.1         # time step
num_steps = 500  # number of time steps

x_min= -10
x_max= 10
y_min= -10
y_max= 10

def hw(particle, x_min, x_max, y_min, y_max):
    if particle.r[0] + particle.R > x_max: #als het deeltje voorbij de rechterwand gaat dan
        particle.r[0]= x_max - particle.R # deeltje tegen de wand
        particle.v[0] = particle.v[0] * -1 # snelheid wordt tegengesteld (reflecteerd)
    elif particle.r[0] - particle.R < x_min: #als het deeltje voorbij de linkerwand gaat dan
        particle.r[0]= x_min + particle.R # deeltje tegen de wand
        particle.v[0]= particle.v[0] *-1 # snelheid wordt tegengesteld (reflecteerd)
    if particle.r[1] + particle.R > y_max: #als het deeltje voorbij de bovenkant is van de wand dan
        particle.r[1]= y_max - particle.R #deeltje komt tegen de wand aan
        particle.v[1]= particle.v[1] * -1 # krijgt tegengestelde snelheid
    elif particle.r[1] - particle.R < y_min: # Als het deeltje tegen de onderkant van de wand aankomt
        particle.r[1]= y_min+ particle.R #deeltje komt tegen de wand aan
        particle.v[1]= particle.v[1] * -1 # het deeltje krijgt tegengestelde snelheid

particle1 = ParticleClass(m=1.0, v=[5.0, 3.0], r=[0.0, 0.0],R=1.0)
particle2= ParticleClass(m=1.0, v=[0.0, 0.0], r=[0.0, 0.0],R=1.0)

particles= [particle1, particle2]

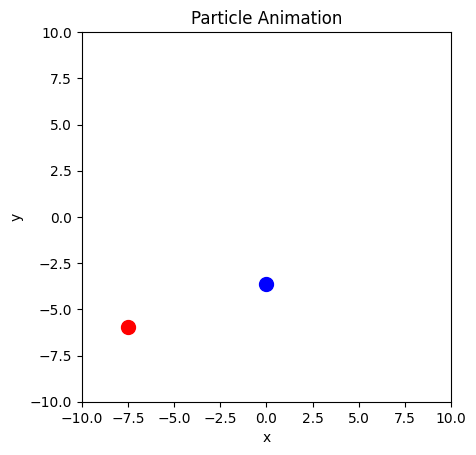

fig, ax = plt.subplots()
ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Particle Animation")
ax.set_xlabel("x")
ax.set_ylabel("y")

# Create the particle as a red dot
dots = [ ax.plot([], [], 'ro', markersize=10)[0], ax.plot([], [], 'bo', markersize=10)[0]]


# Initialization function for animation
def init():
    for dot in dots:
        dot.set_data([], [])
    return dots

def update(frame):
    zwaartekracht= np.array([0,-9.81]) #zwaartekracht zit in het systeem
    for i, particle in enumerate(particles):
        particle.update_velocity(zwaartekracht) # zwaartekracht zorgt dat de snelheid veranderd
        particle.update_position() # positie wordt bijgewerkt
        hw(particle, x_min, x_max, y_min, y_max)
        dots[i].set_data([particle.r[0]], [particle.r[1]])
    return dots

# Create animation
ani = FuncAnimation(fig, update, frames=range(200), init_func=init, blit=True, interval=50)

# For Jupyter notebook:
from IPython.display import HTML
HTML(ani.to_jshtml())

Loading...

We waren gebleven bij het maken van een botsingsmodel, waarbij we nu twee deeltjes hebben die onderhevig zijn aan zwaartekracht.

Laten we de zwaartekracht even vergeten en alleen 1D kijken.

# Define a class for a particle

# Maken van de class met botsing
class ParticleClass:
    def __init__(self, m, v, r, R):
        self.m = m
        self.v = np.array(v, dtype=float)
        self.r = np.array(r, dtype=float)
        self.R = np.array(R, dtype=float)

    def update_position(self):
        self.r += self.v * dt

    def collide_detection(self, other):
#your code/answer
        return  dx**2+dy**2 < rr**2

# Simulation parameters
dt = 0.1         # time step
num_steps = 200  # number of time steps

particleA = ParticleClass(m=1.0, v=[2.5, 0], r=[-2.0, 0.0],R=0.45)
particleB = ParticleClass(m=1.0, v=[-1, 0], r=[0.0, 0.0],R=0.45)

track_x = []
track_y = []


# Creer de plot

fig, ax = plt.subplots()

ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Particle Animation")
ax.set_xlabel("x")
ax.set_ylabel("y")
track_line, = ax.plot([], [], 'r--', linewidth=1)

# Toon het deeltje als een rode stip
dot, = ax.plot([], [], 'ro', markersize=10); # semicolon to suppress output
dotA, = ax.plot([], [], 'ro', markersize=10)
dotB, = ax.plot([], [], 'bo', markersize=10)

# Initaliseren voor de animatie
def init():
    dot.set_data([], [])
    return dot,

# Updaten van de functie per frame
def update(frame):
    particleA.update_position()
    particleB.update_position()

    track_x.append(particleA.r[0])
    track_y.append(particleA.r[1])
    track_line.set_data(track_x, track_y)

    dotA.set_data([particleA.r[0]], [particleA.r[1]])
    dotB.set_data([particleB.r[0]], [particleB.r[1]])

    # botsing tussen de deeltjes onderling
    if particleA.collide_detection(particleB):
#your code/answer


    # botsing met de wand
    if particleA.r[0]**2>100:
        particleA.v[0] = -particleA.v[0]
    if particleA.r[1]**2>100:
        particleA.v[1] = -particleA.v[1]

    dot.set_data([particleB.r[0]], [particleB.r[1]])
    if particleB.r[0]**2>100:
        particleB.v[0] = -particleB.v[0]
    if particleB.r[1]**2>100:
        particleB.v[1] = -particleB.v[1]

    return dot, track_line

# Creeer animatie
ani = FuncAnimation(fig, update, frames=range(num_steps), init_func=init, blit=True, interval=50)

# Voor Jupyter notebook:
from IPython.display import HTML
HTML(ani.to_jshtml())

  Cell In[13], line 69
    if particleA.r[0]**2>100:
    ^
IndentationError: expected an indented block after 'if' statement on line 64

Terug naar ons vraagstuk... we willen een simulatie waarbij een deeltje met een massa $m_1$ en snelheid $v_1$ op een andere stilstaand deeltje met massa $m_2$ botst. Deeltje twee beweegt naar een muur, botst tegen de muur en beweegt richting deeltje 1 en botst tegen dit deeltje. Hoe vaak vindt deze botsing plaats als functie van de massa verhouding $\frac{m_1}{m_2}$ ?

Daarvoor moeten we even terug naar het botsingsmodel zoals geleerd in Klassieke Mechanica. Bij elastische botsingen is zowel het impulsmoment als de kinetische energie behouden.

\sum_i \vec{p}_i^{before} = \sum_i \vec{p}_i^{after}

(1)

E_{kin, before} = E_{kin, after}

(2)

Voor een botsing met twee deeltjes levert dit een analytische oplossing:

\begin{align} \mathbf{v}'_1 &= \mathbf{v}_1-\frac{2 m_2}{m_1+m_2} \ \frac{\langle \mathbf{v}_1-\mathbf{v}_2,\,\mathbf{x}_1-\mathbf{x}_2\rangle}{\|\mathbf{x}_1-\mathbf{x}_2\|^2} \ (\mathbf{x}_1-\mathbf{x}_2), \\ \mathbf{v}'_2 &= \mathbf{v}_2-\frac{2 m_1}{m_1+m_2} \ \frac{\langle \mathbf{v}_2-\mathbf{v}_1,\,\mathbf{x}_2-\mathbf{x}_1\rangle}{\|\mathbf{x}_2-\mathbf{x}_1\|^2} \ (\mathbf{x}_2-\mathbf{x}_1) \end{align}

(3)

we vragen je natuurlijk niet om deze vergelijking zelf te schrijven in Python, maar die vergelijking operationaliseren we hieronder wel.

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation

class ParticleClass:
    def __init__(self, m, v, r, R):
        self.m = m                  # mass of the particle
        self.v = np.array(v, dtype=float)  # velocity vector
        self.r = np.array(r, dtype=float)  # position vector
        self.R = np.array(R, dtype=float)  # radius of the particle

    def update_position(self):
        self.r += self.v * dt

    def collide_detection(self, other):
        return np.linalg.norm(self.r - other.r) <= (self.R + other.R)

# Simulation parameters
dt = 0.1         # time step
num_steps = 530  # number of time steps
m1 = 1.0
m2 = 1.0

particleA = ParticleClass(m=m1, v=[0, 0], r=[-4.0, 0.0],R=0.45)
particleB = ParticleClass(m=m2, v=[-1, 0], r=[-2.0, 0.0],R=0.45)


# Create the figure and axis

fig, ax = plt.subplots()

ax.set_xlim(-10, 10)
ax.set_ylim(-10, 10)
ax.set_aspect('equal')
ax.set_title("Particle Animation")
ax.set_xlabel("x")
ax.set_ylabel("y")
dot, = ax.plot([], [], 'ro', markersize=10); # semicolon to suppress output

counter = 0

# Create the particle as a red dot
dotA, = ax.plot([], [], 'ro', markersize=10)
dotB, = ax.plot([], [], 'bo', markersize=10)

counter_text = ax.text(-9.5, 9, "")

# Initialization function for animation
def init():
    dot.set_data([], [])
    return dot,

# Update function for each frame
def update(frame):
    global counter
    particleA.update_position()
    particleB.update_position()

    dotA.set_data([particleA.r[0]], [particleA.r[1]])
    dotB.set_data([particleB.r[0]], [particleB.r[1]])

    counter_text.set_text(f"Collisions: {counter}")

    #collision detection and response
    if particleA.collide_detection(particleB):
        vA, vB, mA, mB, rA, rB = particleA.v, particleB.v, particleA.m, particleB.m, particleA.r, particleB.r
        vA_new = vA - 2 * mB / (mA + mB) * np.dot(vA - vB, rA - rB) / (1e-12+np.linalg.norm(rA - rB))**2 * (rA - rB)
        vB_new = vB - 2 * mA / (mA + mB) * np.dot(vB - vA, rB - rA) / (1e-12+np.linalg.norm(rB - rA))**2 * (rB - rA)
        particleA.v = vA_new
        particleB.v = vB_new
#your code/answer


    # wall collision detection and response
    if particleA.r[0]**2>100: # Check if particle is outside the bounds, np.abs could be used but is slower
        particleA.v[0] = -particleA.v[0]
#your code/answer
    if particleA.r[1]**2>100:
        particleA.v[1] = -particleA.v[1]
#your code/answer

    dot.set_data([particleB.r[0]], [particleB.r[1]])
    if particleB.r[0]**2>100:
        particleB.v[0] = -particleB.v[0]
#your code/answer
    if particleB.r[1]**2>100:
        particleB.v[1] = -particleB.v[1]
#your code/answer

    return dot, counter_text

# Create animation
ani = FuncAnimation(fig, update, frames=range(200), init_func=init, blit=True, interval=50)

# For Jupyter notebook:
from IPython.display import HTML
HTML(ani.to_jshtml())
